Un roulement qui lâche sans prévenir, des vibrations inexpliquées après quelques mois de service, une surchauffe qui stoppe la production : ces symptômes pointent souvent vers un paramètre négligé lors de la commande. Le jeu radial — cet espace mesuré en microns entre bagues et éléments roulants — conditionne directement le comportement du roulement sous charge et en température. Selon les valeurs normatives de la norme ISO 5753-1, un roulement à billes standard de 30 à 40 mm d’alésage peut présenter un jeu allant de 1 µm (groupe C2) à 46 µm (groupe C4). Choisir le bon groupe de jeu, c’est anticiper les conditions réelles de fonctionnement avant que la machine ne parle à votre place.
Vos 4 repères pour ne pas vous tromper de jeu :
- Le jeu CN (normal) n’est pas universel : il suppose un montage standard et une température modérée
- Un ajustement serré sur l’arbre réduit systématiquement le jeu initial de plusieurs microns
- La montée en température en fonctionnement comprime encore ce jeu résiduel
- Le jeu C3 compense ces deux effets et s’impose dès que la température dépasse 70 °C
La suite de ce guide détaille les mécanismes en jeu et propose une méthode de sélection applicable immédiatement, sans calculatrice ni logiciel de simulation. L’objectif : éviter les arrêts machines imprévus en comprenant ce qui se passe réellement entre la bague intérieure et les éléments roulants.
Chaque section aborde un aspect précis du problème, depuis le décodage des appellations C2/CN/C3 jusqu’aux critères de choix selon votre contexte industriel. Les retours terrain et les données normatives s’y croisent pour offrir une vision opérationnelle.
Points clés abordés
Ce que cache vraiment le code C2, CN ou C3 de votre roulement

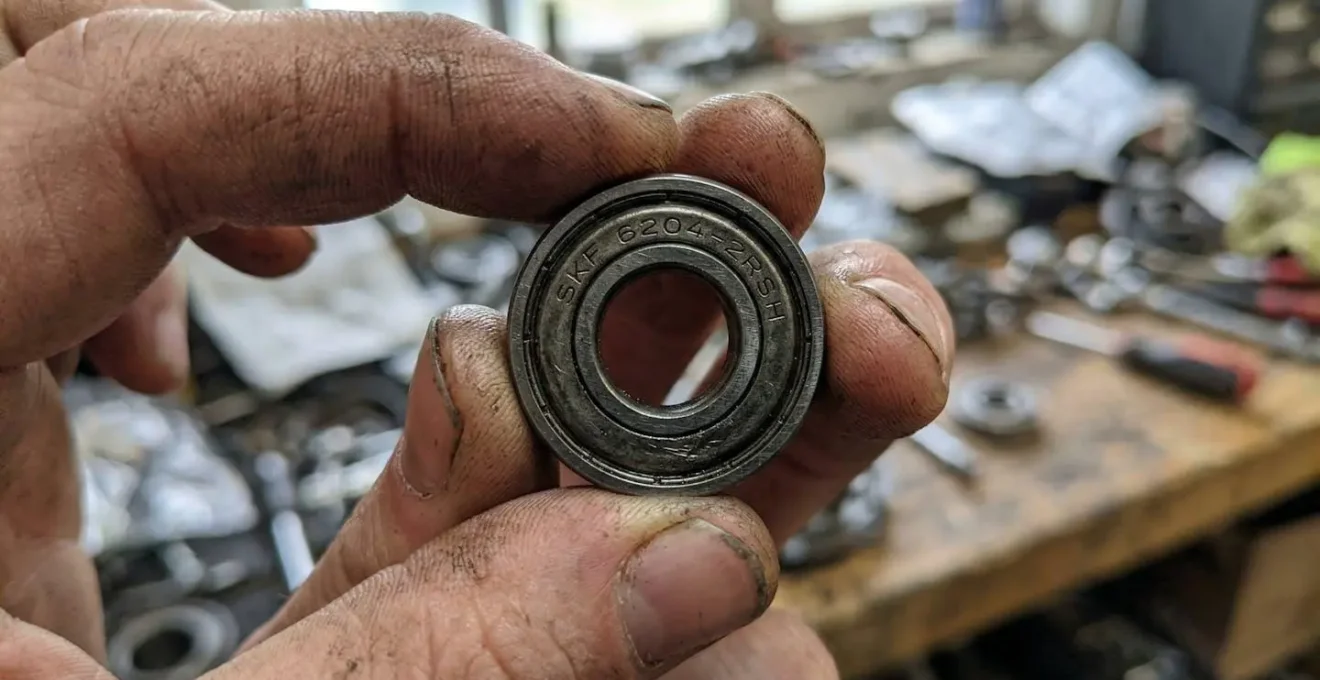

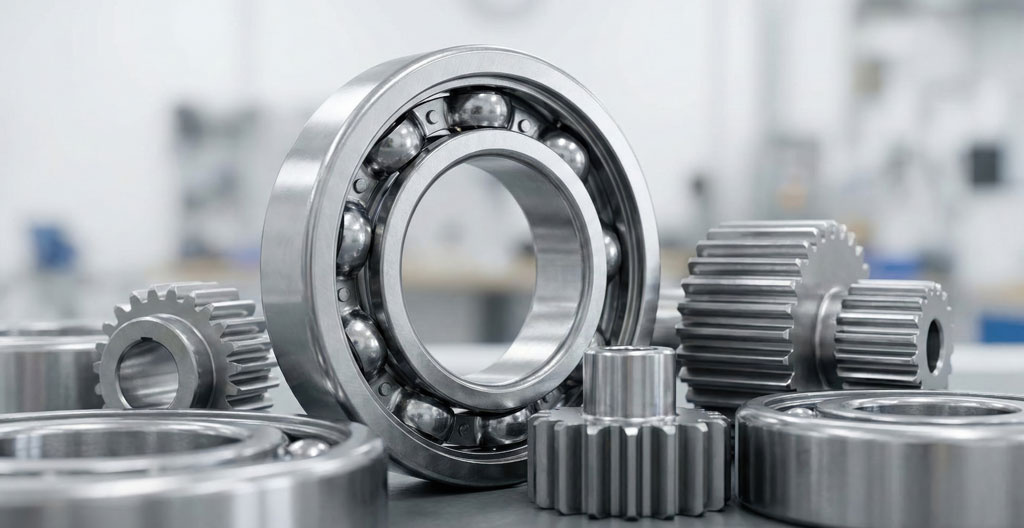

Le suffixe inscrit sur l’emballage de votre roulement — ou son absence — détermine la plage de jeu radial mesurée avant montage. CN signifie « jeu normal » et correspond au groupe par défaut livré par les fabricants lorsqu’aucune spécification n’est demandée. C2 désigne un jeu réduit, tandis que C3 et C4 indiquent des jeux progressivement augmentés. Ces appellations suivent la classification définie par la norme française NF ISO 5753-1 publiée par l’AFNOR, elle-même transposition de la norme internationale ISO.
Ces quelques lettres et chiffres traduisent des écarts concrets mesurés en microns. Pour un roulement à billes à gorge de 30 à 40 mm d’alésage, les plages s’établissent ainsi : groupe C2 de 1 à 11 µm, groupe CN de 6 à 20 µm, groupe C3 de 15 à 33 µm, groupe C4 de 28 à 46 µm. La différence entre le minimum C2 et le maximum C4 atteint donc 45 µm — un écart invisible à l’œil nu mais déterminant pour le comportement en service.
La récupération de ces valeurs dans les catalogues fournisseurs ne suffit pas. Ce qui compte, c’est de comprendre pourquoi un roulement livré en CN peut se retrouver en précharge (jeu négatif) après montage, ou inversement pourquoi un C3 peut encore vibrer. La réponse tient en deux mots : ajustement et température. Pour approfondir les aspects dimensionnels, une ressource complémentaire détaille les classes de tolérances des roulements et leur interaction avec les jeux.
| Groupe de jeu | Plage (30-40 mm) | Contexte d’utilisation | Point de vigilance |
|---|---|---|---|
| C2 (réduit) | 1 à 11 µm | Broches d’usinage, applications haute précision | Montage glissant obligatoire |
| CN (normal) | 6 à 20 µm | Motoréducteurs, pompes à température ambiante | Réservé aux montages modérément serrés |
| C3 (augmenté) | 15 à 33 µm | Moteurs électriques, convoyeurs haute température | Nécessaire dès 70 °C en service |
| C4 (fortement augmenté) | 28 à 46 µm | Fours industriels, séchoirs rotatifs | Contrôle vibratoire renforcé |
Ce récapitulatif montre que le choix du jeu ne se limite pas à cocher une case sur un bon de commande. Chaque groupe correspond à un compromis entre précision de guidage et tolérance aux contraintes thermiques ou mécaniques.
Pourquoi un jeu mal calibré condamne votre axe à l’usure prématurée
L’erreur la plus fréquente sur le terrain consiste à commander systématiquement des roulements en jeu normal sans tenir compte des ajustements serrés ou des montées en température. Le montage avec interférence sur la bague intérieure — pratique courante pour éviter le patinage sur l’arbre — provoque une réduction immédiate du jeu radial. Si le roulement démarre avec 15 µm de jeu CN et que l’ajustement serré en absorbe 8, il ne reste que 7 µm avant même la mise en rotation.
La dilatation thermique aggrave le phénomène. Les composants en acier s’échauffent en service, la bague intérieure se dilate sur l’arbre qui lui-même prend du volume. Le jeu résiduel fond littéralement avec la température. Lorsqu’il atteint zéro, le roulement entre en précharge : les éléments roulants compriment les pistes au lieu de rouler librement. Le frottement augmente, la température grimpe encore, et le cercle vicieux s’enclenche jusqu’à l’échauffement critique puis au grippage.

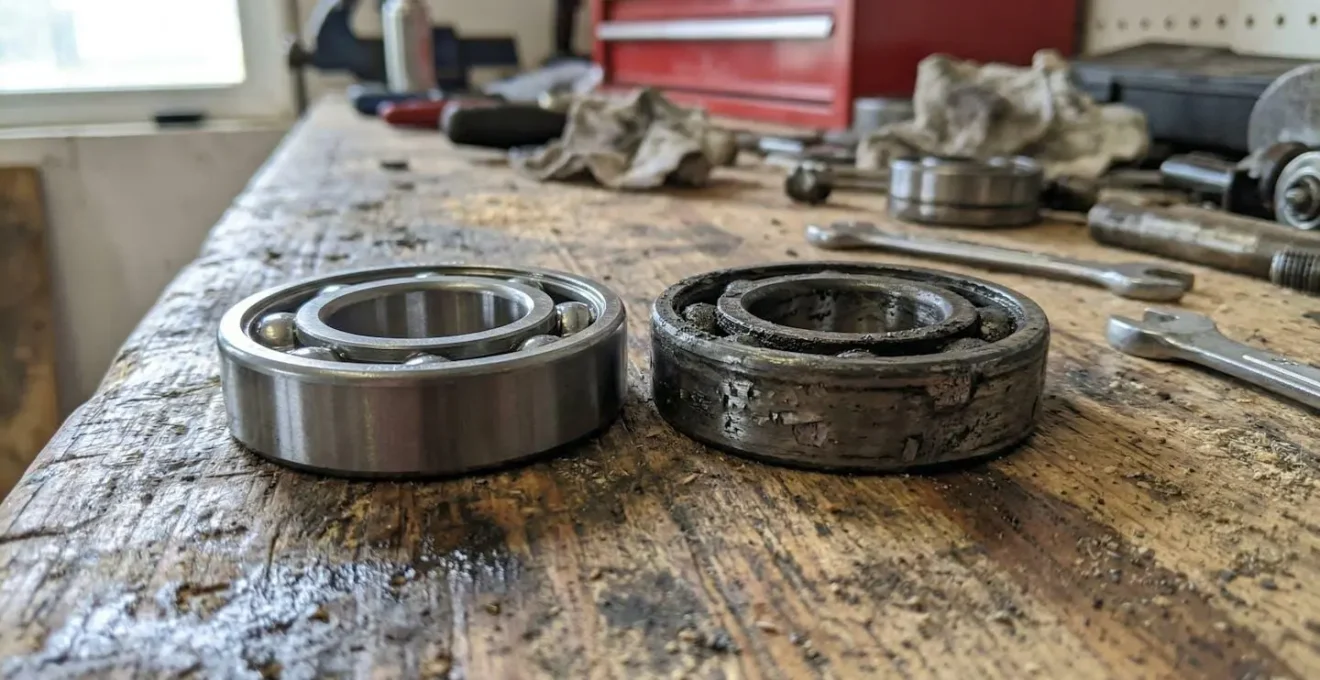

Comme le souligne le Cetim dans son expertise des défaillances mécaniques, les symptômes caractéristiques d’un composant de transmission défaillant incluent le bruit, les vibrations, l’échauffement anormal et l’écaillage des pistes. Ces manifestations ne surgissent pas au hasard : elles traduisent un fonctionnement hors des plages de jeu fonctionnel prévues par le concepteur.
Convoyeur agroalimentaire : quand le jeu normal ne suffit plus
Prenons une situation classique dans une usine agroalimentaire : un responsable maintenance constate que les roulements de son convoyeur lâchent tous les six mois au lieu des deux ans attendus. Les remplacements se font à l’identique, en jeu CN, comme indiqué sur la nomenclature d’origine. Le diagnostic révèle pourtant que la ligne subit des lavages quotidiens à haute température. La bague intérieure, montée serrée sur l’arbre, et la chaleur résiduelle des cycles de nettoyage réduisent le jeu initial à néant. Le passage en C3 — associé à une vérification des tolérances d’arbre — a permis de retrouver une durée de vie conforme aux attentes.
Ce cas illustre un point fondamental : le jeu mesuré à froid sur un roulement non monté ne correspond jamais au jeu fonctionnel en service. La différence entre les deux détermine si le roulement travaille dans sa zone de confort ou s’il s’use prématurément. Pour sélectionner des composants adaptés à ces contraintes, il est possible de filtrer les références par jeu radial directement sur ce site spécialisé afin de commander le groupe de jeu correspondant à vos conditions réelles.

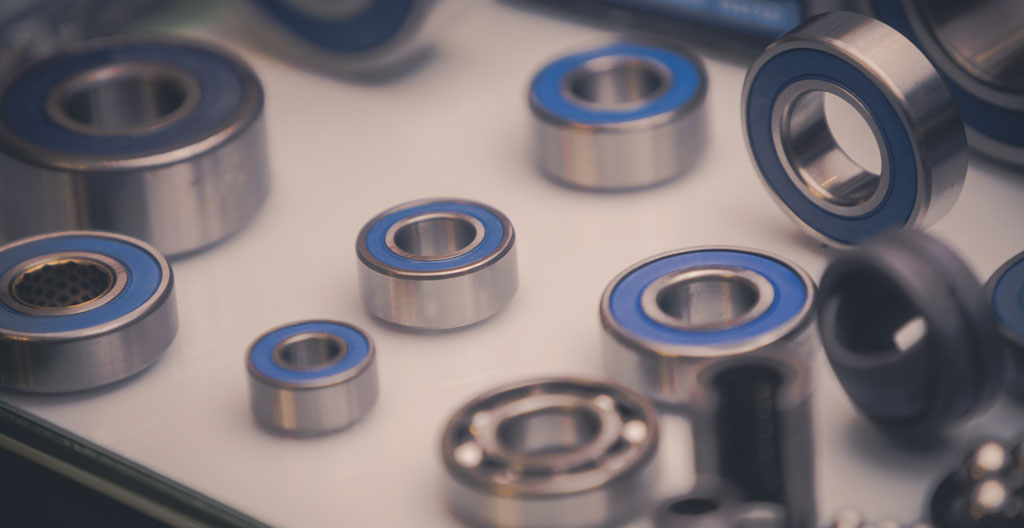

Attention : un roulement étanche (suffixes 2RS ou ZZ) est souvent livré d’usine en jeu C3 pour compenser l’échauffement généré par les joints. Vérifiez systématiquement le marquage avant de considérer qu’il s’agit d’un jeu normal.
Adapter le jeu aux contraintes réelles de fonctionnement
Plutôt que de mémoriser des abaques complexes, trois questions suffisent à orienter le choix du jeu radial dans la grande majorité des applications industrielles. Cette approche pragmatique permet au technicien de terrain de prendre une décision rapide sans recourir à un bureau d’études. Elle repose sur l’identification des facteurs qui réduisent le jeu initial : ajustement, température et charge.
Le premier critère concerne le type de montage sur l’arbre. Un ajustement serré (interférence) absorbe une partie du jeu initial. Plus l’interférence est forte, plus la réduction est importante. Si la bague intérieure est montée avec une tolérance k6 ou m6, le jeu CN risque de devenir insuffisant. Le second critère porte sur la température de service. Au-delà de 70 °C en fonctionnement continu, le jeu C3 devient la recommandation standard des fabricants.
Le troisième critère évalue la charge axiale. Les roulements à billes à gorge acceptent une charge axiale modérée, mais celle-ci sollicite le jeu différemment d’une charge purement radiale. Une charge axiale importante peut nécessiter un jeu augmenté pour éviter que les billes ne roulent sur le bord de la piste. La combinaison de ces trois facteurs guide le choix entre C2, CN et C3. Pour les applications où la transmission mécanique inclut d’autres composants critiques, le fonctionnement du disque d’embrayage obéit à des logiques de friction comparables.
3 questions avant de commander votre roulement
-
L’arbre reçoit-il un ajustement serré (tolérance k6, m6 ou plus) ? Si oui, passez au jeu C3.
-
La température en fonctionnement dépasse-t-elle 70 °C ? Si oui, le jeu C3 s’impose.
-
L’application exige-t-elle une précision de rotation maximale (broche, encodeur) ? Si oui, évaluez le jeu C2 avec montage glissant.
Cette grille de lecture couvre environ 80 % des situations rencontrées en maintenance industrielle. Les cas restants — vitesses très élevées, charges combinées complexes, environnements corrosifs — justifient une consultation du service technique du fabricant ou un calcul de durée de vie détaillé.
Bon à savoir : les roulements à rouleaux cylindriques et les roulements à rotule obéissent aux mêmes classifications de jeu (C2 à C5) mais avec des valeurs absolues différentes. Consultez les tableaux spécifiques à chaque type dans la norme ISO 5753-1.
Vos questions sur le jeu des roulements
Les interrogations qui suivent reviennent régulièrement dans les ateliers et les services maintenance. Elles reflètent les doutes légitimes face à un paramètre technique rarement abordé dans les formations initiales. Les réponses s’appuient sur les données normatives et les constats de terrain.
Questions fréquentes sur le jeu radial
Peut-on monter un roulement C3 à la place d’un CN ?
Dans la majorité des cas industriels, oui. Le jeu C3 offre une marge supplémentaire face aux réductions liées au montage et à la température. Le risque théorique d’un jeu trop important (vibrations) reste faible tant que la charge appliquée reste conforme aux spécifications du roulement.
Comment savoir si mon roulement a trop de jeu ?
Un jeu excessif se manifeste par des vibrations à certaines fréquences caractéristiques, un bruit de roulement audible et une imprécision de guidage perceptible à la main sur l’arbre. L’analyse vibratoire permet de confirmer le diagnostic en identifiant les fréquences de passage des billes.
Le jeu change-t-il avec le temps ?
Le jeu initial ne se modifie pas significativement au repos. C’est l’usure des pistes et des éléments roulants qui augmente progressivement le jeu fonctionnel au fil des heures de service. Un roulement en fin de vie présente un jeu supérieur à celui mesuré au montage.
Faut-il toujours choisir C3 pour un moteur électrique ?
La pratique industrielle le recommande généralement car les moteurs électriques génèrent un échauffement interne. Les fabricants de moteurs spécifient d’ailleurs souvent le jeu C3 dans leurs documentations. Vérifiez la plaque signalétique ou la notice du moteur pour confirmer.
Quelle différence entre jeu initial et jeu résiduel ?
Le jeu initial correspond à la valeur mesurée sur le roulement neuf, non monté et à température ambiante. Le jeu résiduel — ou jeu fonctionnel — désigne ce qui reste après montage sur l’arbre, mise en place dans le logement et atteinte de la température de service. C’est ce second jeu qui détermine la fiabilité réelle.
Ces réponses constituent un premier niveau de compréhension. Les situations particulières — environnements corrosifs, vitesses de rotation extrêmes, charges alternées — méritent une analyse approfondie. Lorsque des vibrations ou des bruits persistent malgré un jeu apparemment correct, les étapes d’un diagnostic auto offrent une méthodologie transposable à l’identification des causes de défaillance mécanique.
Votre plan d’action immédiat
-
Vérifiez le suffixe de jeu sur vos prochaines commandes de roulements et comparez-le aux conditions réelles de montage
-
Relevez la température de service de vos équipements critiques pour valider le choix CN ou C3
-
Notez les tolérances d’arbre utilisées sur vos machines pour anticiper la réduction de jeu au montage
La prochaine fois qu’un roulement cédera avant l’heure, posez-vous cette question avant de commander le même à l’identique : le jeu livré correspondait-il vraiment au jeu dont la machine avait besoin ?
